DDB104主要功能介绍
DDB104作为话筒接入系统的集线器及扩展话筒接入数量用途,与系统联机采用双向传输环状网络,当其中一段网络出现故障时,系统会在终端的地方以反向寻回方式将信号传回主机,不会影响系统运行。
每一个DDB104可以接入4支话筒,单台主机系统最多可以级联126个DDB104,总数504支话筒。
DDB104可选用专用线缆(一体式网线+供电线)由主机供电,或采用标准网线(或光纤)+外部供电。
DDB104之间可CAT-5网线级联距离为100m,可选用光纤接口级联距离达20km。可用于分布式多会议室的组合运用。
系统通过CE、UL、RoHS认证。
主要特点
作为话筒接入集线器及货站,具双向传输、断线自动寻回导备功能。

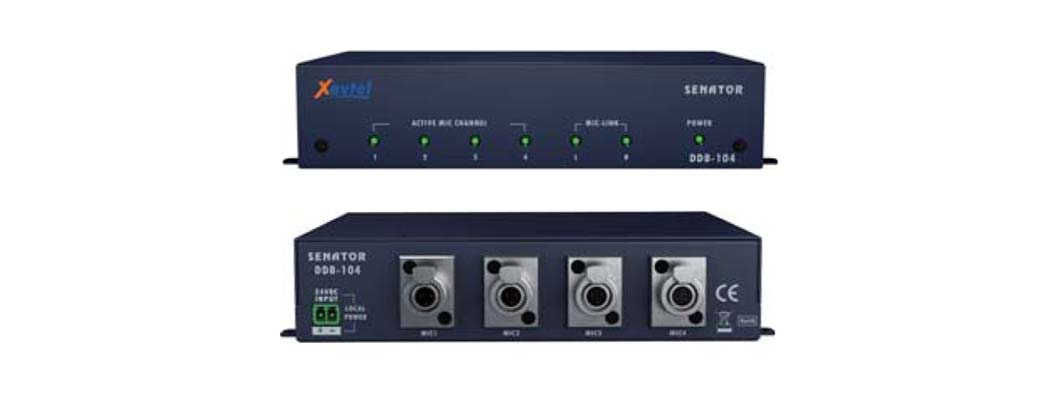

前面板
话筒接入状态LED灯
电源接入、传输器级联网络接入/接出状态LED灯
后背板
24VDC外部供电接入 (欧式凤凰插)
4 组标准MINI XLR 6P母座接口(接话筒底座)
侧面接口
1传输器级联网络接入/接出RJ45接口或光纤,附Tx、Rx工作LED灯
24VDC外部供电接入(ANEN-PA连接端子)
供电要求
最大功耗:3W
DC 输入:24~27.5VDC
外观
尺寸(宽×深×高) :92×37×175mm
重量:1.4Kg
尺寸
认证:CE、UL、RoHS
Xavtel(乐符特) DDB104话筒接入集线器、断线寻回器-
