ECS系列产品是瑞士亚提斯-ATEIS专为会议场所设计研发的专业级数字音频处理器,具快速消除远程音频信号回传所引起的回声信号(声学回声、线路回声)及环境噪声（风扇声或其它设备的日常噪声），确保会议场所拥有清晰的话音质量。

ECS具48通道实时数字音频及控制传输，更容易设置集中式和分散式会议系统。此外ECS采用开放式编程构架，可自由选取音频处理模块及线路。功能齐全的 音响处理模块如;Gate、PEQ、GEQ、Filter、AGC、AUTOMIXER、MIXER、FEEDBACK、LIMITER、 CROSOVER、DELAY等，更能符合系统设计的要求。

主要规格

• 最大可连接32台ECS、48通道数字音频总线

• 回声收敛时间，标准130MS、最大260MS

• 带宽20－23KHZ回声消除

• 环境噪音抑制6－18dB

• 可存储99组以上的preset预设功能

• 逻辑输入接点8，逻辑输出接点2

• 选购机型基电信局端/电话筒端接口

• 功能强大的动态网络自动麦克风混音器（Network AutoMixer）,最多可接256个麦克风

• 内置万年历、事件编程触发器

• 设备间数字音频总线控制距离：a:标准CAT5，100米；b:多模光纤2公里；c:单模光纤20公里

产品特性

最大可连接32台ECS、48通道数字音频总线

回声收敛时间，标准130MS、最大260MS

带宽20－23KHZ回声消除

环境噪音抑制6－18dB

可存储99组以上的preset预设功能

逻辑输入接点8，逻辑输出接点2

选购机型基电信局端/电话筒端接口

功能强大的动态网络自动麦克风混音器（Network AutoMixer）,最多可接256个麦克风

内置万年历、事件编程触发器

设备间数字音频总线控制距离：a:标准CAT5，100米；b:多模光纤2公里；c:单模光纤20公里

音源输入

输入阻抗︰ 10 KOhms

灵敏度设定︰ -54dB ～ 0dB ， 5段式灵敏度设定( 由软件端设定，避免误触造成系统问题)

最大输入音压值︰ +20dBU ，动态范围110dB

输入音源有效频宽︰ 20Hz ~ 20KHz

各输入音源通道可独立切换幻象电源︰ 48VDC

音源输出

输出阻抗︰ 100 Ohms

输出音源有效频宽︰ 20Hz ~ 30KHz

最大输出音压值︰ +20 dBU ，动态范围110dB

总谐波失真THD < 0.01% (DC 供电)，频响范围20 ~ 20KHz

讯噪比S/N ︰ 105dB ， Line in 输入测试

讯噪比S/N ︰ 90dB ， Mic in 于最大麦克风增益54dB 测试

连接埠

RS-232 用以连接中控器材及ATEIS 的外围控制器材

RS-485用以连接ATEIS的远程控制器URC及分区麦克风PPM

ETHERNET用以连接网络计算器设备

机器间级联端口

RJ45X2

逻辑输出控制

外部输出控制接点数：单台机器数量为2个，可跨网络运用，可进行系统内 AND /OR运算后输出。

输入控制（逻辑式/模拟式）

外部输入控制接点数：单台机器数量为8个，可跨网络运用。可由软件自由设置为逻辑式或接仿真式信号（外接RAC远程控制器），每一个信号接点可同步控制8个受控组件（静音、旁通、路由）。

共模抑制比CMRR：<+85dB

通道串音比Crosstalk：< - 95dB

机箱外观

外挂式机耳，符合标准19 "机柜安装， 1U 高度

电源供应

AC︰100 ~ 240 VAC ， 50 / 60 Hz

DC︰22 ~ 28

最大消耗电量︰60 VA(于启动网络及数字语音信息播放)

待机消耗电量︰10 VA

测试与认证：CE

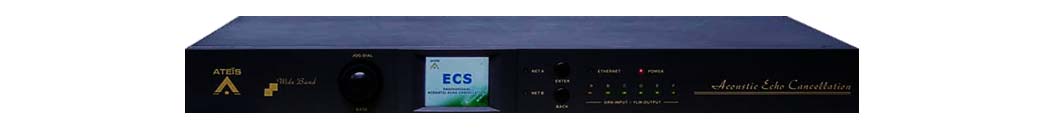

ATEIS(亚提斯) ECS 动态声学回声抑制系统
