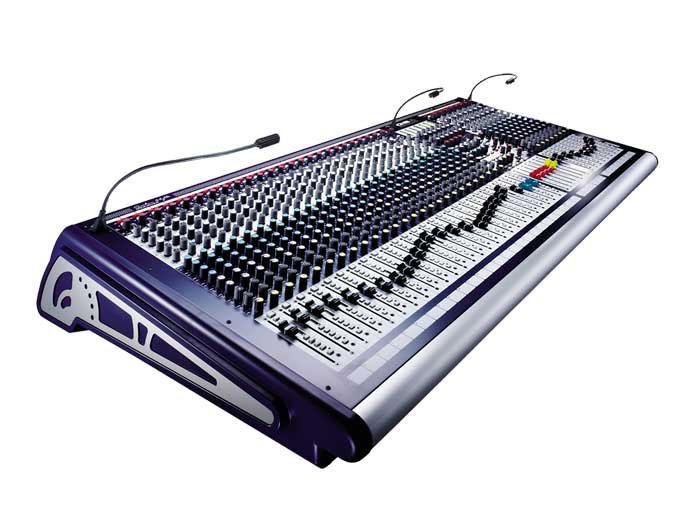

GB4是SOUNDCRAFT推出的专门为多功能会议室，剧场，体育场馆等中型扩声系统而设计的现场调音台。GB4的技术和设计为同厂高档次级别系列，GB4设有内置电源，并有插孔连接外接电源（选购）2组电源可同时工作，对于重要场所而又不需要大型调音台的用户，GB4是一个很好的工作保障。    GB4提供七组主输出，八组辅助输出，7x4矩阵输出，每个通道的直接输出，四组哑音编组可灵活对不同通道进行编组控制能够满足非常复杂的工作需求。坚固的机架，合理的面板布局，背板接线，新颖造型，除了用于固定安装。同样适合流动演出明智选择。

产品特性：

12、16、24、32 和 40 个通道的 5 种结构尺寸

每通道有 48V 可开关的幻像电源

GB30 话筒前置放大器和精密的均衡电路

8 个 AUX 辅助输出( 4 个 AUX 可切换推子前/推子后)

15 条母线

18dB/倍频程的高通滤波器

2 个全立体声通道

2 个立体声返回

每个通道设有直接输出

4 个编组输出

4 个哑音编组

7×4 矩阵输出

对讲装置

100mm 行程的推子

12 段 LED 光柱电平显示表

带限幅器的录音输出

GB4调音台的功能说明

单声道输入模块：

话筒输入：平衡的XLR插座，接受平衡或不平衡的话筒信号。

线路输入：平衡的1/4英寸的插座，接受平衡或不平衡的线路电平信号。

﹢48V幻像电源：每个通道各自有开关。

相位反相：每个通道各自有反相开关。

输入级： 精细的低噪声话筒前置放大器，连续可变的增益范围为5dB-60dB。附设峰值显示灯。

高通滤波器：100Hz以下的频率提供18dB/倍频程的衰减。

插入：每个通道的插入点设在EQ前和推子前。

直接输出：每个单通道均设有直接输出，在背板选择，推子前（录音用）或推子后（发送效果器）。

EQ部分：4段均衡器，提供高通/低通滤波和中低频及中高频扫频的带通滤波。设EQ旁路开关，方便比较EQ效果。

辅助输出：AUX1-4是推子前，通过GRP/AUX SWAP键可以把AUX的旋钮电位器与GRP的直线式推子互相倒换。AUX5-8可以选择为推子前或推子后。

路径（Routing）：每一路推子的信号可切换到L-R混音母线（经由Pan声像控制）。C（单声道）母线、1和2及3和4编组母线。

声相（Pan）：可各自取得偶数/奇数通道编组或L-R混音的声相控制。

Solo/PFL：每个通道可以放独奏/监听检查推子前、均衡后的信号电平。

100mm行程的推子：提供精细稳定的音频电平控制。

电平显示表：在每个推子旁边有一组四段光柱电平显示表，可在瞬间告诉调音师输入信号的状态。

立体声输入模块：

二组立体声输入模块，连接立体声声源或效果回传信号。

连接：每个通道均可选择作为左声道或右声道。如果需要作为单声道使用，单声道源可以经过L或R任何一个输入通道接口。

EQ部分：4段均衡器，提供低通/高通滤波器和中低频及中高频带通均衡的提升和衰减。

编组输出部分

编组输出：每个编组输出为一个平衡的XLR插座。

插入点：推子前的插入点采用1/4插座。

编组输出显示表：12段LED峰值电平表，显示编组输出电平（在SWAP模式时显示辅助输出AUX1-4的输出电平）。

矩阵分配：4个旋钮电位器，各自分配到矩阵1-4.

矩阵输出主控制器：矩阵输出（端口在背板）的电平控制是旋钮电位器，附AFL功能。

辅助输出主控制器：辅助输出（端口在背板）的电平控制是旋钮电位器。

Group/Aux SWAP:把AUX的旋钮电位器与Group的直线式推子互相倒换。注意：电平显示表永远监视直线式推子的输出，在正常工作模式，监视编组输出电平，在SWAP工作模式，监视辅助输出电平。

Routing路径：每个编组推子的信号可以切换到L-R混音（经由Pan声像控制）或到C（单声道）母线。

100mm行程的编组推子：提供零标志以上10dB的额外增益，但仍然保持平滑的操作。每个编组还配置有AFL推子后监听。

主控制部分

连接规格：L-R混音和C（单声道）端子均为平衡的XLR插座，插入点是1/4插座。L-R还有两组输出，用于录音，采用RCA插座。内通话筒是XLR插座。录音机端子是RCA插座。

电平表：3个12段峰值电平表显示L-R混音和C（单声道）母线的输出电平。

矩阵分配：任何4个编组、左声道、右声道和C（单声道）母线可经由各自的旋钮电位器发送到矩阵的4个输出端。

对讲：可以发送到全部编组和/或辅助1-2、3-4、5-6及7-8旋钮控制管理电平。

立体声回传：提供2个立体声回传输入。立体声回传1和2可分别发送到编组1-2和3-4，或L-R主混音母线。

Rec/Alt输出：从推子后的L-R混音母线送。可增加C（单声道）母线和/或单声道相加混音发送。可加插限幅器。

监听：备有控制室监听和耳机监听，可监听“2TK”录音机，L-R混音和C（单声道）。旋转式电位器。在正式演出前，可按下“2TK to mix”，把录音机节目送往L-R混音输出。
