Xavtel RWD-AIO多功能控制面板
来源:admin 浏览量: 发布时间:2018-02-25 02:24:37

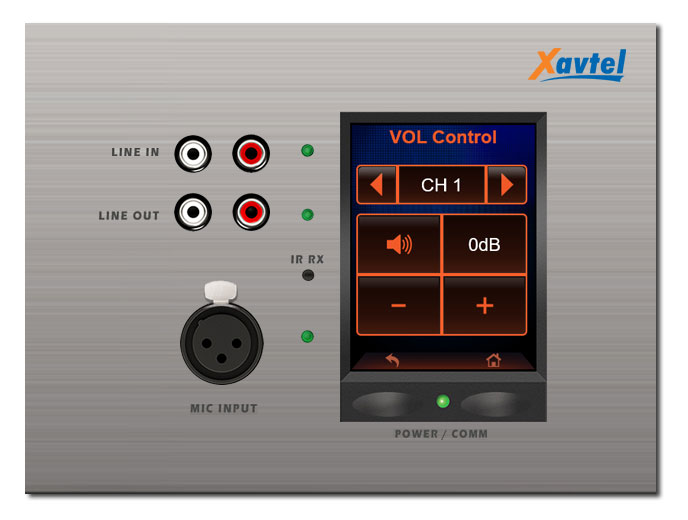

RWD-AIO是一款可以安装在远端的多功能面板,带2.2寸TFT触控面板,1组RCA输入,1组RCA输出,1个XLR话筒输入。RWD-AIO可以由CAT5/6 与机器的 OCTO-Link 数字接口连接及供电,内置数字音频及控制模块,安装传输距离可达250M,或加装中继器延长距离,可选配红外线模块。每一台 OCTO Nd 机器最多可以连接2个 RWD-AIO 。
RWD-AIO 提供多种功能控制,通过软件即可进行各项功能的编程,如音源选择、音量控制、内置预存语音播放、屏幕首页编辑等。在小型的扩声的环境,建议可以选配 OL-AMP (Low - Z 数字功放) ,并与 RWD-AIO一起串接至 OCTO 系列处理器的 OCTO-Link 数字接口。
电器规格:
额定功率:4.11W (24 VDC, 1.5A)
幻像供电:24 VDC (max. 15 mA)
RJ45 连接:24 VDC @ 0.2A maximum
音频特性:
频响范围:0 ± 1 dBu (20 ~ 20 kHz @ 0 dBu)
THD+N:< 0.015 % (@1 kHz, 20 kHz BW@ 12 dBu gain, -6 dBu In)"
数字/模拟转换: 24 Bit
采样频率:48 kHz
动态范围:> 98 dBu (20 Hz ~ 20 kHz, 4 dBu gain, a weighted)"
通道串音比:< -70 dBu @ 0 dBu gain, 0 dBu In(channel to channel @ 10 kHz)"
共模抑制比:-75dBu @ 1kHz
最大输入声压:-6 dBu @ 12 dBu gain, THD+N < 1%
最大输出声压:6 dBu @ 0 dBu gain, THD+N < 1%
最大增益:60 dBu
输入阻抗 (平衡式) :5k ohm
输入阻抗 (非平衡式) :12k ohm
输出阻抗 (非平衡式) :20 ohm
外观尺寸重量:
宽×高×深:5.3"×1.5"×3" (140×106×40mm)
重量:1.1 lbs (0.4 kg)
----Xavtel(乐符特) RWD-AIO多功能面板----
