功能简介：

OCTO Nd采用高效能 DSP 芯片整合了音频处理中所需要的各项功能,标配6通道的模拟输入和6通道的模拟输出,3个扩充卡槽(C、D、E),其中的E槽可以选配数字音频卡(2个RJ45接口,采OCTO-Link数字传输,每个RJ45数字口可传输2通道的输入+2通道的输出以及控制信号),E槽也可以选配2通道的模拟输出。C、D槽均可以选配4通道的模拟输入或4通道的模拟输出,单机最大可以处理28个音频通道。系统采用图示化的软件控制,由安装在计算机的软件进行编程、参数设置及控制,系统预置了多种运用编程,方便使用者快速选择。

OCTO-LINK 数字传输主要运用在远程的墙面控制面板,系统可以搭配多种RWD墙面控制器,具有模拟音频输入/输出接口的面板、OL-AMP功放等。采用CAT5/6网线,有效传输距离为250米。在运用上建议远程的扩声可以搭配OL-AMP,可以缩短主机-功放-扬声器的距离,为了方便OL-AMP的控制,可以在OL-AMP加上一个控制型的面板。

OCTO Nd 前面版配置了6个可以自定义功能的旋钮,可以由使用者依据需求将处理器中的任一输入/输出、话筒自动混音后的音量控制、均衡器的频率、增益、混音矩阵处理中的个别音量控制等,指定由这些旋钮来控制,在不用开启计算机及软件的情况下,达到快速调整系统的目的。

OCTO Nd 前面版提供一个USB 接口,可以用来播放并且录制.在机器背面也配置了一个Mini-USB接口,可以用来连接计算机安装的QQ、Skype、WeChat 等语音通讯。为解决远程说话的回声,可以为系统选配2通道的AEC 回声抑制卡,这块AEC回声抑制卡采用内插卡方式,不会占用输入通道。此外,系统支持第三方控制(AMX、Crestron等),RS-485、以太网控制、逻辑输入/输出接点控制。

功能特点：

单机最大可以处理28个音频通道，标配6通道的模拟输入和6通道的模拟输出，3个扩充卡槽 (C、D、E)

高效的DSP处理功能，具有自动增益、均衡器、反馈抑制器、矩阵、环境噪声侦测自动补偿、AEC回声抑制等模块

具有时间排程、事件管理等功能

前面板提供一个USB 接口，可以用来播放并且录制

机器背面配置一个Mini-USB 接口，可以用来连接计算机安装的QQ、Skype、WeChat 等语音通讯

高品质音质 (24位模拟/数字和数字/模拟转换器，48/96 KHZ采样频率）

前面板配置6个可以自定义功能的旋钮，可指定机器各项参数进行控制

OCTO-Link连接RWD系列面板和OL-AMP功放，采用CAT5/6网线有效传输距离为250米

可搭配OL-T5彩色触控可编程话筒实现分区广播。可选配多种系列RWD远程控制面板

系统支持第三方控制，RS-485、以太网控制、逻辑输入/输出接点控制

前面板具有待机按钮

技术参数：

电源供应

额定功率：36W (24 VDC, 1.5A)

幻像供电：48V (max. 15 mA)

音频特性

频率响应：0 ± 0.25 dBu (20 ~ 20 kHz @ 0 dBu gain)

总谐波失真：< 0.006 % (@ 1 kHz, 20 kHz BW @ 0 dBu gain, 4 dBu In)"

A/D-D/A 转换      ：24 Bit

采样频率：48 kHz

等效输入噪声：-80 dBu (1 kHz @ 0 dBu gain)

动态范围：> 98 dBu (20 Hz ~ 20 kHz, 24 dBu gain, A-weighted )"

通道串音比：< -70 Bu @ 54 dBu gain, -54 dBu In (channel to channel @1 kHz)"

共模抑制比：-75 dBu, @ 1 kHz

最大输入音压值：16 dBu @ 0 dBu gain, THD+N < 1%

最大输出音压值：16 dBu @ 0 dBu gain, THD+N < 1%

最大增益：66 dBu

输入阻抗 (平衡）：8k ohm

输入阻抗 (非平衡）：4k ohm

输出阻抗 (平衡) ：77 ohm

输出阻抗 (非平衡）：35 ohm

接口：

OCTO-Link：CAT5/6 (250 m/820 ft)

每台 OCTO ND最多接2个RWD 远端控制面板

最多接 16个 OL-AMP 或在末端接1个RWD

外观颜色

前面板：Silver-painted plastic& 432C

金属外壳：7546C

适用环境

使用环境温度：23℉ ~ 131℉(-5℃ ~ 55℃)

存储温度：-40℉ ~ 158℉ (-40℃ ~ 70℃)

相对湿度：0 % ~ 70 % non-condensing

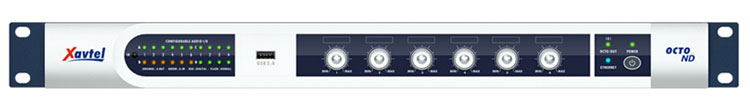

前面板：

红外接收器

12 个标配音频输入输出指示灯

8 个可选配输入输出指示灯

6个前面板自定义旋钮

USB 2.0 接口

DIGILINK 指示灯, 电源指示灯, Ethernet 指示灯

待机按钮

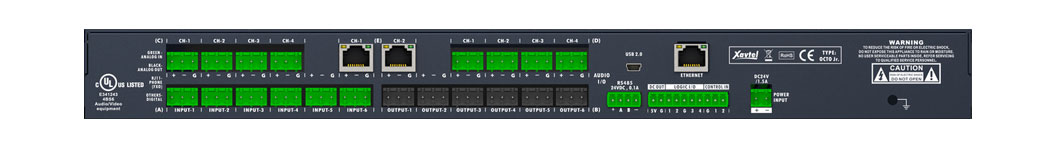

后面板：

标配6 通道模拟输入接口 (A 插槽)

标配6 通道模拟输出接口 (B 插槽)

可选配4通道模拟输入/ 4通道模拟输出 接口 (C插槽)

可选配4通道模拟输入/ 4通道模拟输出 接口 (D 插槽)

可选配2通道模拟输出或2个RJ45数字接口 (E插槽)

Mini-USB (2.0 标准) 接口可链接计算机，运用QQ、SKYPE等远程会议

RS485接口用于第三方控制

1个RJ45 网络接口

24VDC 电源供应

DC直流输出 (5V)

电源输入接口：

4 个逻辑输入/输出接点

2 个控制输入接点

外观尺寸重量：宽×高×深17.2"×1.73"×8.7" (436×44×221 mm)

重量5.9 lbs (2.7 kg)

认证 ：CE、UL认证，符合RoHS标准

-------Xavtel(乐符特) OCTO ND 数字音频处理器-------
